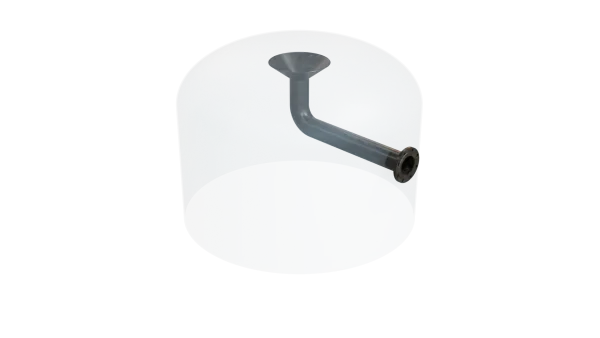

Стакан в стакане

Устройство «Стакан в стакане» представляет собой конструкцию из двух перфорированных элементов: внутреннего распределительного патрубка и внешнего перфорированного барабана, в который он вставляется. Такая схема обеспечивает стабильный отбор и распределение фильтруемой среды, защищает дренажные зоны от засорения и снижает риск неравномерного прохождения потока через фильтрующую засыпку.

Благодаря простоте конструкции и высокой надежности, данный тип распределительных устройств применяется в большинстве напорных фильтров различных модификаций. Исключение составляют лишь фильтры серии ФИПр, где используется иная система вывода и распределения жидкости.

Особенности конструкции

• два перфорированных цилиндрических элемента — внутренний патрубок и внешний барабан;

• оптимальная площадь перфорации для стабильного пропуска жидкости без гидравлических скачков;

• жесткость конструкции, позволяющая выдерживать рабочее давление фильтра;

• возможность выполнения отверстий различного диаметра и шага перфорации;

• адаптация длины, толщины стенки и конфигурации под конкретную модель фильтра.

Преимущества

• равномерное распределение потока по всей площади фильтрующей загрузки;

• минимальное гидравлическое сопротивление благодаря правильно подобранной перфорации;

• простота обслуживания и высокая механическая устойчивость;

• отсутствие точных подвижных элементов, что повышает срок службы;

• широкая совместимость с большинством типов фильтрационного оборудования.

Материалы изготовления

• углеродистые стали: Ст3, 09Г2С;

• коррозионностойкие стали: AISI 304, AISI 316;

• возможны другие материалы по запросу.

Диапазон исполнения

• диаметр внутреннего патрубка: от 40 до 108 мм;

• диаметр внешнего барабана: от 100 до 250 мм;

• длина конструкции: от 300 до 1500 мм;

• тип перфорации: круглые отверстия, вытянутые отверстия, продольные прорези;

• толщина стенки: 2–6 мм.

Область применения

Напорные и безнапорные фильтры различных типов (кроме ФИПр), системы механической очистки воды, промышленные фильтровальные установки с зернистой засыпкой.

Изготавливаем по типовым размерам и по индивидуальным чертежам, включая нестандартные исполнения под конкретные фильтры.
